產品介紹

IEC62368-1標準鋁環鋁片鋼盤  IEC62368-1圖49標準鋁片  IEC62368-1圖48標準鋁環  IEC62368-1圖47標準鋼盤鋼片

IEC62368-1 圖49 Aluminium Foil 標準鋁片是深圳市匯中測控設備有限公司根據標準IEC62368-1圖49設計制作而成的，用于測試無線充電的配套測試的標準治具。

IEC 62368-1 圖48 Aluminium Ring 鋁環是深圳市匯中測控設備有限公司根據標準IEC 62368-1 圖48設計制作而成的，用于測試無線充電的配套測試標準治具。

IEC 62368-1 圖47 Steel Disc 標準鋼盤是深圳市匯中測控設備有限公司根據標準IEC62368-1圖47設計制作而成的，用于測試無線充電的配套測試治具。

無線功率發射器金屬異物

Metal foreign body of wireless power transmitter（Steel disc、Aluminium ring、Aluminium foil）

IEC62368-1第9.6章節及圖47、圖48、圖49、GB4943.1-2022第9.6章節及圖47、圖48、圖49

一、簡介：

本金屬異物根據 IEC62368-1第9.6章節及圖47、圖48、圖49要求設計制做；

用于近場無線功率傳輸?shù)臒o(wú)線功率發射器可以加熱可能放置在發射器附近或放置在該發射器上的金屬異物，為了避免由于金屬異物的高溫產生灼傷，對發射器使用本金屬異物進行測試。

試驗時把無線功率發射器置于室內，將鋼盤、鋁環、鋁箔每一種異物直接放置在發射器上進行一次試驗，每次試驗有四個周期：

- 沒有接收器，異物直接接觸發射器；和

- 接收器與異物直接接觸；和

- 接收器距離異物2mm放置；和

- 接收器距離異物5mm放置；

發射器以最大發射功率工作。

注：試驗并不是要測試接收器的溫度，因此可以使用能夠從無線功率發射器提取最大功率的任何兼容接收器，并用不需要監測接收器的溫度。

在每個周期中，異物可以在發射器上移動，以便找到能產生最高溫度的位置。

試驗中，異物的溫度不應超過70℃。

二、主要技術參數：

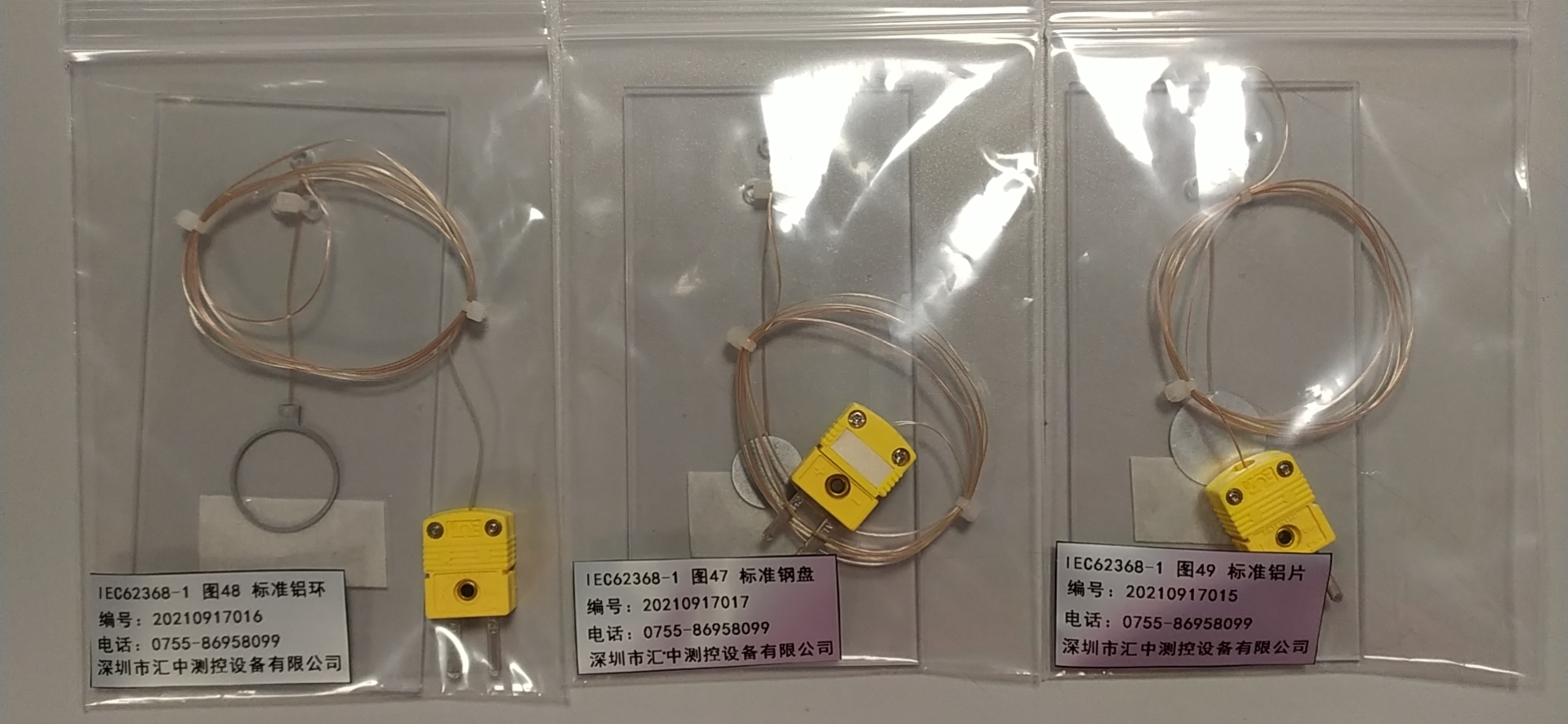

2.1、一套包含3種款式：鋼盤，鋁環、鋁箔；

2.2、鋼盤直徑：?15mm；

2.3、鋼盤厚度：1mm；

2.4、鋁環外徑：?22mm；

2.5、鋁環內徑：?20mm；

2.6、鋁環厚度：1mm；

2.7、鋁箔直徑：?20mm；

2.8、鋁箔厚度：0.1mm；

2.9、備注：配置有K型熱電偶、熱電偶插頭及金屬異物固定用底板（2mm與3mm）。
