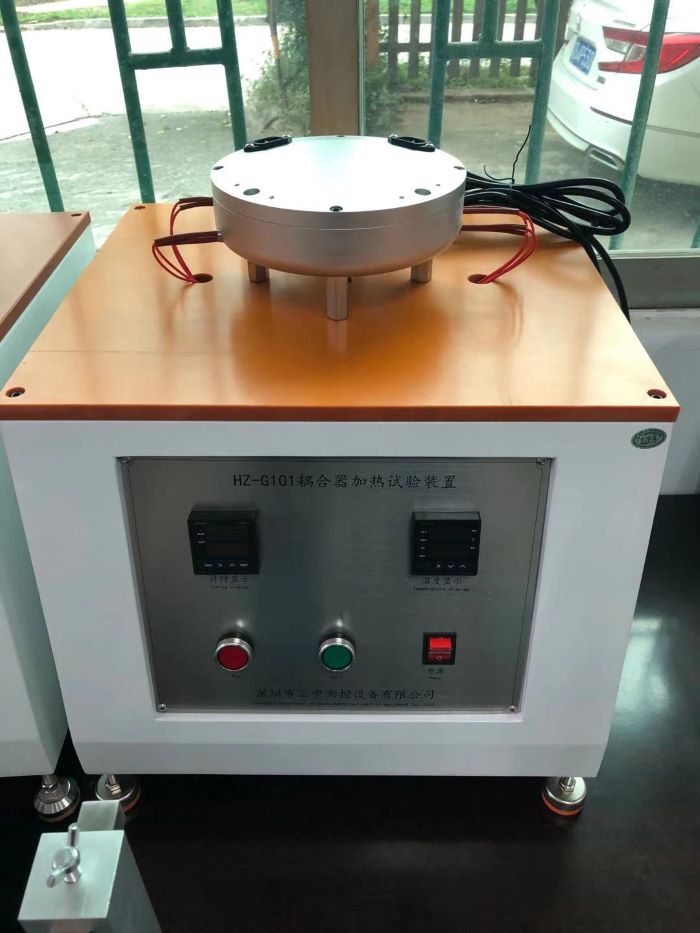

HZ-G101耦合器加熱用的試驗裝置
GB17465圖13耦合器加熱試驗裝置 IEC60320-1圖13耦合器加熱測試裝置
IEC60320-1圖13耦合器溫升試驗裝置
耦合器加熱試驗裝置是深圳匯中儀器公司依據標準GB17465.1-2009第18條、圖13以及IEC60320-1第18.2條及圖13的要求設計制造,用于耦合器在熱條件或酷熱條件下的耐熱性能測試。該裝置由發熱片和熱電偶、溫控表、計時器、耦合器座子等組成。
技術參數:
1)供電電源:AC220V 50Hz;
2)加熱溫度:RT常溫~200℃;
3)溫度分辨率0.1℃,誤差±1℃;
4)加熱控制方式:溫控表PID控制;
5)耦合器中心距:以Φ175的圓均布排列;
6)耦合器輸入插座:
a)10A耐熱及耐酷熱暗裝式器具輸入插座各一個,外殼為耐熱絕緣材料(10A 耐熱器具輸入插座:測試10A連接器,試驗溫度120°±2°;耐酷熱器具輸入插座:測試10A連接器,試驗溫度155°±2°);
